在 MChip 后仿真时遇到了若干问题使仿真无法正常进行，现将问题及解决方法总结如下。
仿真模型中的 specify 块
仿真模型（如 Standard Cell、IO PAD 和 SRAM）中，必须具有 specify block，否则时序反标无法生效。在 SMIC180 的 Standard Cell 模型（scc018ug_hd_rvt.v）中，可以看到类似以下形式的代码：
`ifdef functional // functional //
`else
specify
// arc I --> Z
(I => Z) = (1.0,1.0);
$setuphold(posedge CK, negedge D, 1.0, 1.0, NOTIFIER);
endspecify
`endif // functional //
以上代码中的 specify 块中定义了模块 pin 到 pin 之间的延时，以及定义了 setup、hold 时序检查。注意 specify 块中定义的检查数据值（例如以上代码中的 1.0）只是一个用于占位的默认值，实际值是在 sdf 文件中指定的。这些检查都只在带时序反标的仿真中有用，在门级行为仿真中是没有用的，必须关掉。
以上代码中的 ifdef 块检查定义了 functional 宏，如果定义了该宏，就会忽略 specify 块。我在行为仿真时，可以打开 functional 宏（从而关闭 specify 块）；在时序反标仿真时必须要关闭此宏，使 specify 块生效，否则时序反标会失败。
实际上，为了避免出错，我们不使用 functional 宏来控制是否打开 specify 块；更简单的方式是在行为仿真时，为 VCS 添加 +nospecify 和 +notimingcheck 选项，就可以关闭所有时序检查。
本次后仿遇到的问题是，我在一个 Verilog 模型文件中添加了 functional 宏，没有去除，使文件中的 specify 块全部失效，时序反标标不上（症状是 VCS 大量提示 Warning-[SDFCOM_IANE] IOPATH Annotation Not Enabled. ）。将多余的 functional 宏去除，就解决了这个问题。
sdf 文件的指定方式
有两种方式来指定 VCS 使用 sdf 文件：在 Verilog 代码中使用 $sdf_annotate 语句，或在 VCS 编译时指定 -sdf 选项。我认为更简单、便捷的方式是使用后者，在编译时只需使用 -sdf min|typ|max:instance_name:file.sdf 的格式指定文件和模块路径即可，例如 -sdf max:tb_test.dut:mchip.sdf。

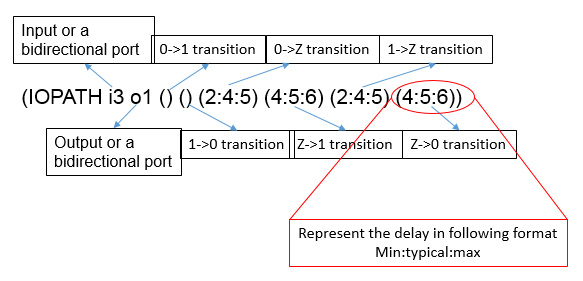

在 sdf 文件中，指定延迟值的字段格式为 (1.1:2.2:3.3)（具体如下图），其中 1.1 为最小值，2.2 为典型值，3.3 为最大值。
需要注意的是，后端给出的 sdf 文件中，可能并没有指定 typical 值，而只指定了 max 和 min 值，例如 (0.068::0.077)。此时在 VCS 编译时的 -sdf 选项中，第一个选项就不能使用 typ，而必须用 min 或 max，否则时序反标会失效。本次后仿就因为这个问题，折腾了很久都无法反标，最后才发现是这个原因。
时序违例时的触发器行为
如果后端实现时满足时序约束，那么理论上不应当出现时序违例（即所有寄存器都满足 setup 和 hold 条件）。但有一个例外——对于跨时钟域的异步寄存器，可能有时会发生时序违例的情况：这是正常的，因为这些寄存器的 D 端口和 CLK 端口并非处在同一个时钟域；跨时钟域的信号一般需要两级或更多级的触发器来同步，来规避首个触发器时序违例带来的 meta-stable 问题。
在仿真时，对于这些异步触发器，虽然时序违例是预期行为，但 VCS 会将输出值置为 X，导致 X 态扩散，仿真无法继续进行。我们在 VCS 编译时需要添加上 +no_notifier 选项，使 VCS 不要将信号变为 X，更好模拟硬件真实行为。
